Прибор ЭРИС-КЭ.04

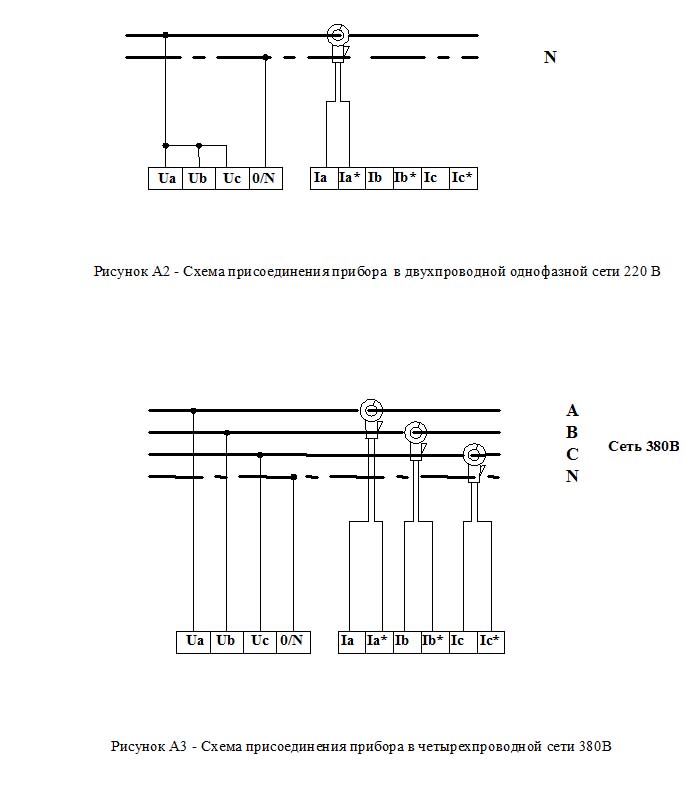

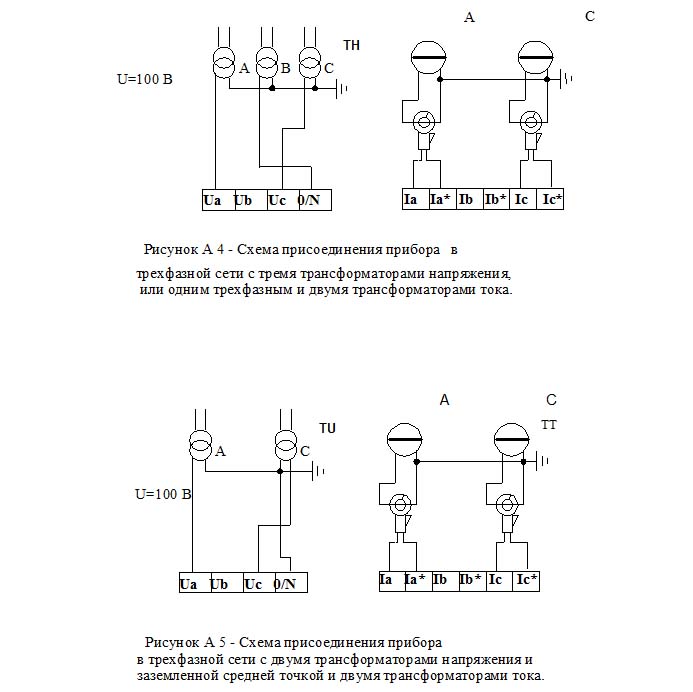

Рис. А Схемы подключения прибора ЭРИС-КЭ.04
Измеритель фиксирует все основные показатели качества электрической энергии, установленные ГОСТ 32144-2013 «Нормы качества электрической энергии в системах электроснабжения общего назначения» в соответствии с требованиями ГОСТ 32144-2013, в том числе:
- отклонение частоты;
- отклонение напряжения;
- коэффициент искажения синусоидальности кривой напряжения;
- коэффициент несимметрии напряжения по обратной последовательности;
- коэффициент несимметрии напряжения по нулевой последовательности;
- длительность провала напряжения;
- импульсное напряжение;
- коэффициент временного перенапряжения;
- другие показатели в соответствии.
Первые шесть ПКЭ проверяются на их соответствие требованиям ГОСТ 32144-2013 по следующему критерию – суммарная продолжительность времени выхода измеренных значений анализируемого показателя в течение установленного периода времени (7 суток) за нормально и предельно допустимые параметры не должна превышать установленных ГОСТ 32144-2013 значений.
Остальные ПКЭ проверяются в соответствии с индивидуальными требованиями ГОСТ 32144-2013 для каждого из этих показателей.
Дополнительно предусмотрены следующие функциональные возможности, выполняемые параллельно с регистрацией ПКЭ:
- Режим цифрового осциллографа, предназначенный для фиксации мгновенных значений токов и напряжений на интервале до 60 периодов основной частоты при возникновении аварийных и переходных режимов в сети. Регистрируются мгновенные значения 3-х напряжений и 3-х токов с дискретностью 64 точки на период основной частоты в виде блоков по 60 периодов непрерывно. Регистрируются 2 периода до начала запуска режима запоминания блока и 58 периодов после него. Режим фиксации включается, когда действующее значение за полпериода в любой фазе снизится ниже порогового значения начала регистрации Uцо_н, либо выше порогового значения Uцо_в.
- Величины Uцо_н и Uцо_в задаются пользователем в виде уставок.
- Каждый блок содержит информацию о дате и времени начала его регистрации. Архив «цифрового осциллографа» содержит 42 блока с последними регистрограммами, обновляемыми по кольцевому принципу;
- Режим регистрации периодных действующих значений напряжений и токов основной частоты во всех 3-х фазах на интервале до 60 секунд при возникновении провалов напряжения или перенапряжений. Режим фиксации включается, когда действующее значение за 1 период в любой фазе снизится ниже порогового Uпп_н либо выше порогового значения Uпп_в.
- Величины Uпп_н и Uпп_в задаются пользователем в виде уставок.
- Каждый блок содержит информацию о дате и времени начала его регистрации. Архив периодных значений содержит 42 блока с последними регистрограммами, обновляемыми по кольцевому принципу;
- Режим регистрации минутных значений токов, напряжений, активных и реактивных мощностей основной частоты во всех трех фазах в виде одного блока непрерывной регистрации в течение последних 33 суток. Архив минутных значений состоит из одного блока, который обновляется по кольцевому принципу.
- Режим регистрации 10-минутных значений (основной режим) токов, напряжений, активных и реактивных мощностей основной частоты во всех трех фазах в виде одного блока непрерывной регистрации в течение последних 18 суток. Архив 10-ти минутных значений состоит из одного блока, который обновляется по кольцевому принципу.
- Режим измерения электрической энергии, позволяющий определять величину прошедшей через измеритель электрической энергии за определенный интервал времени. Данный режим предназначен для осуществления оперативной проверки систем учета электрической энергии непосредственно на объектах без их предварительного отключения и демонтажа.
Рис1. Прибор измерения ЭРИС-КЭ.04
Графическое отображение результатов проверки.

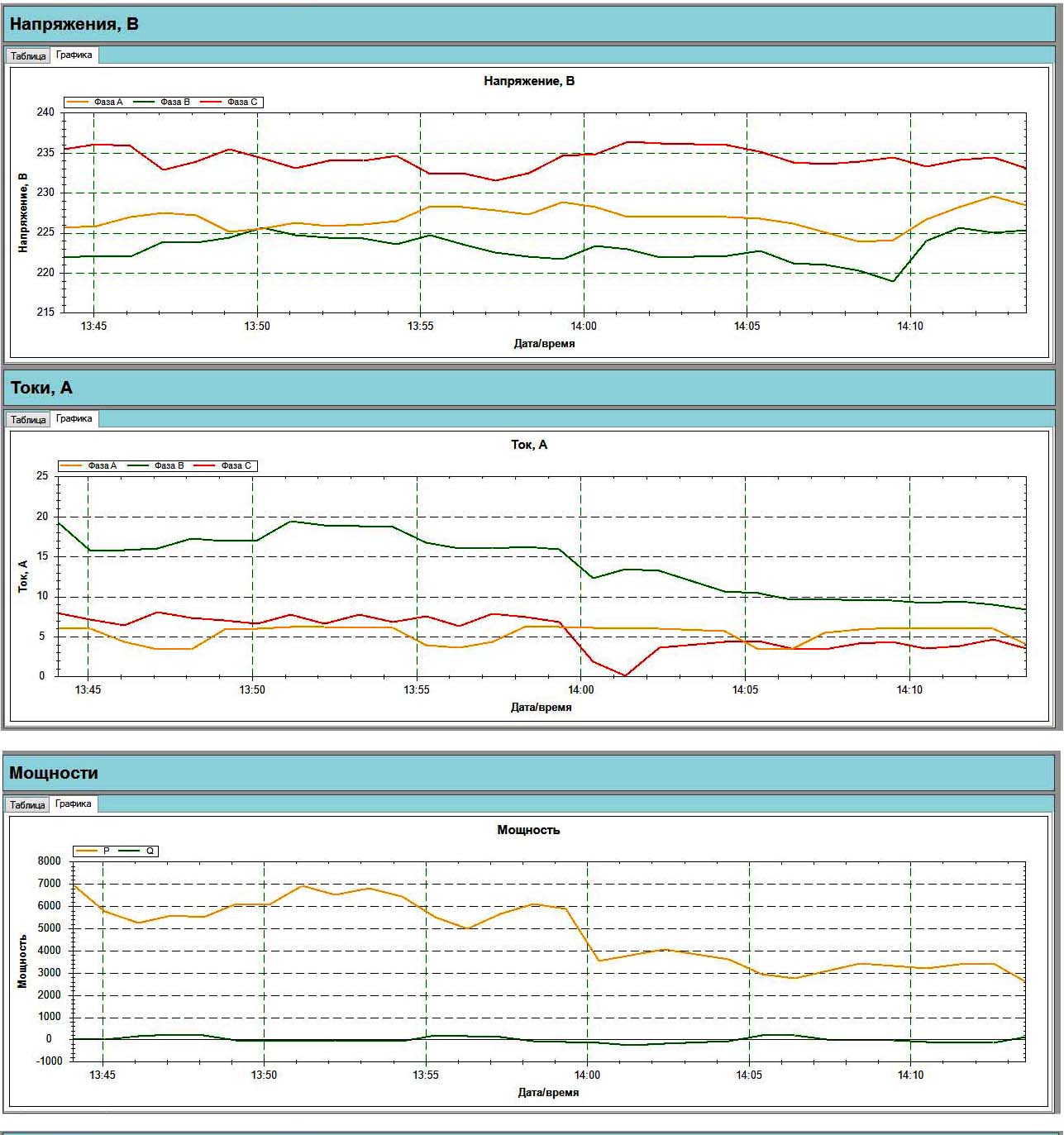

Рис.2 Уровни напряжения, В; Ток, А; Мощность, Вт.

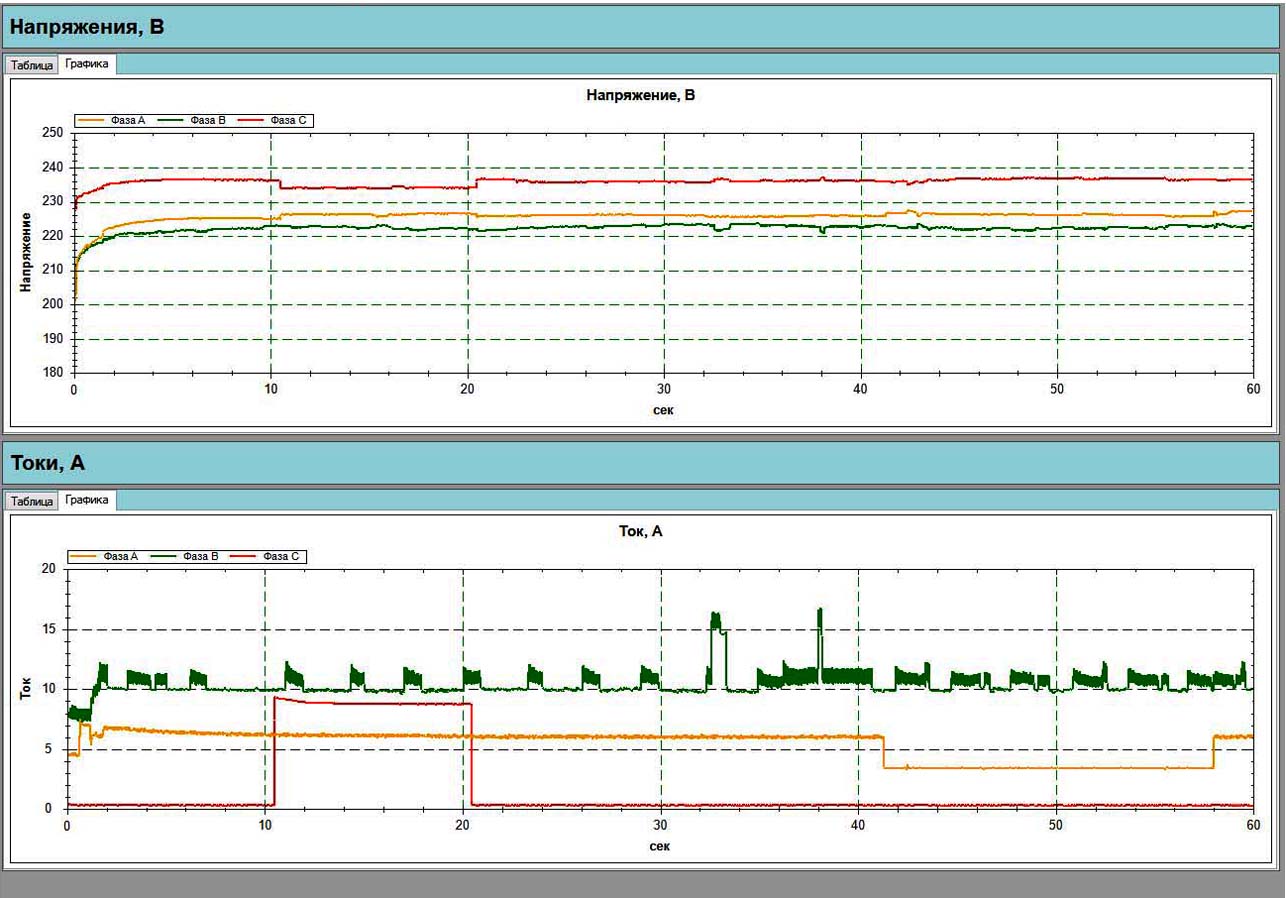

Рис.3 Перепады напряжения и тока.

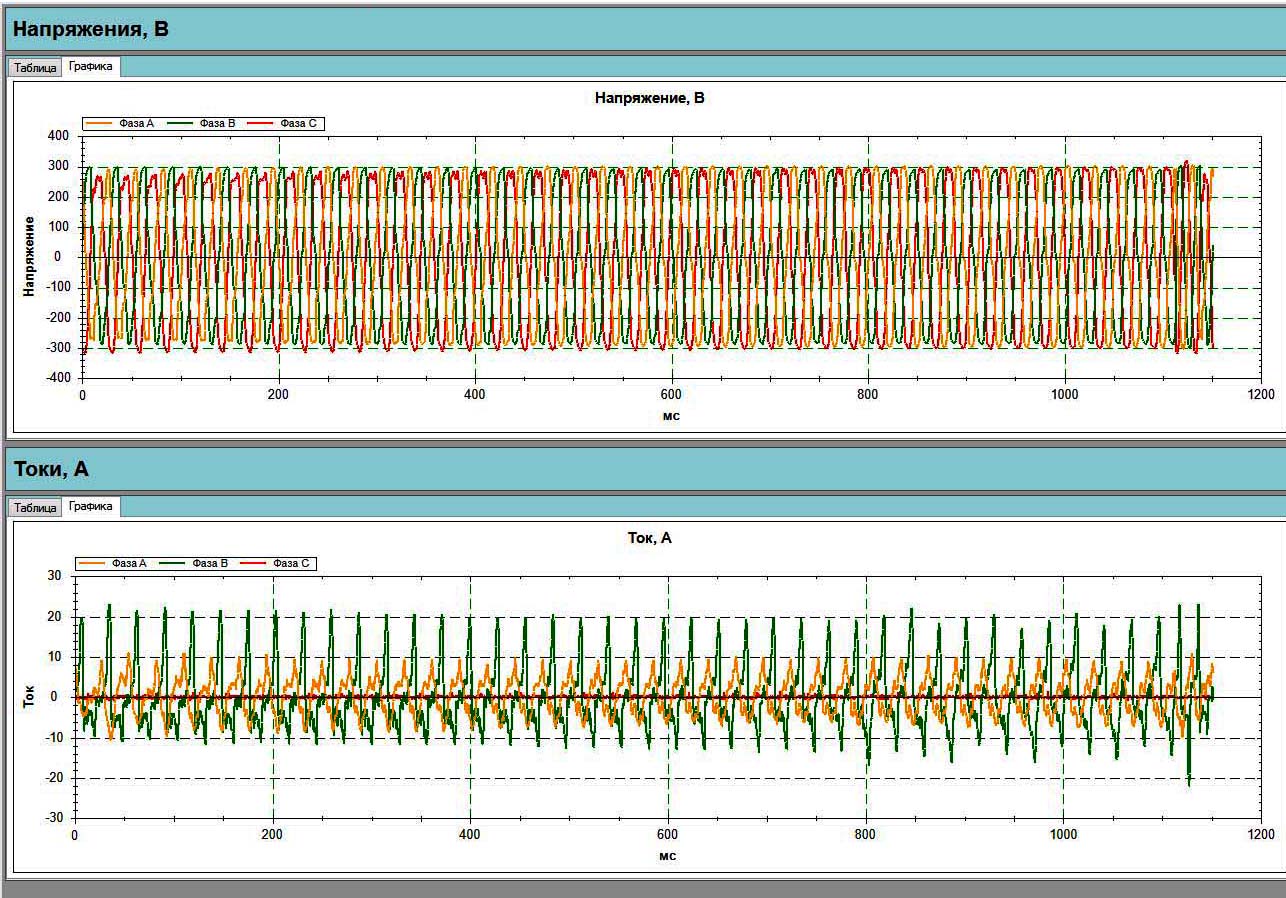

Рис.4 Цифровой осциллограф
